适用范围

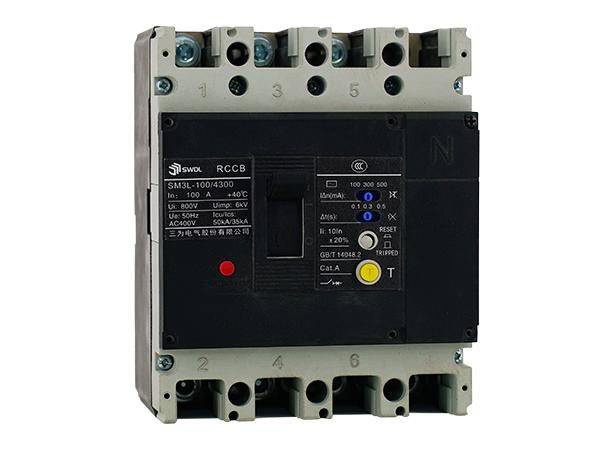

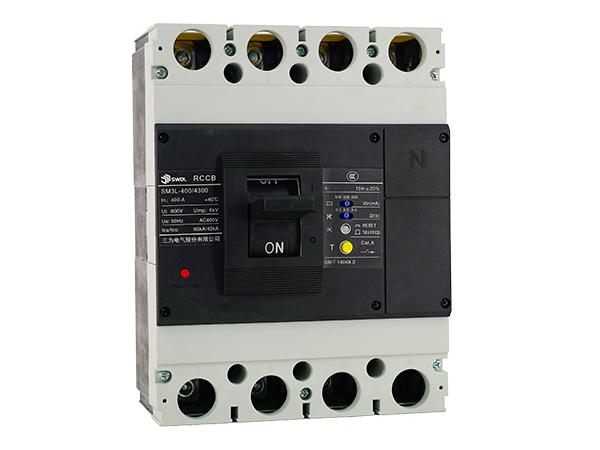

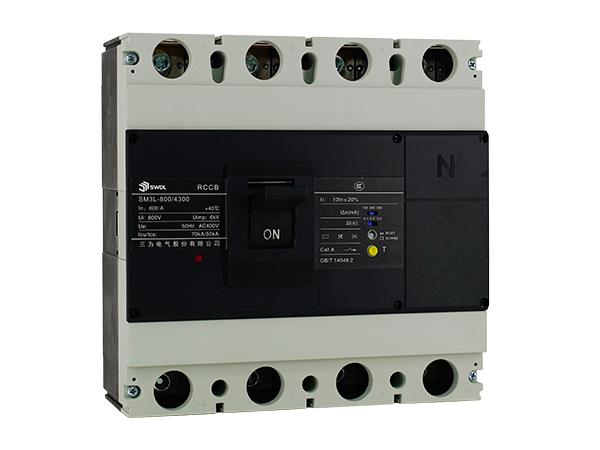

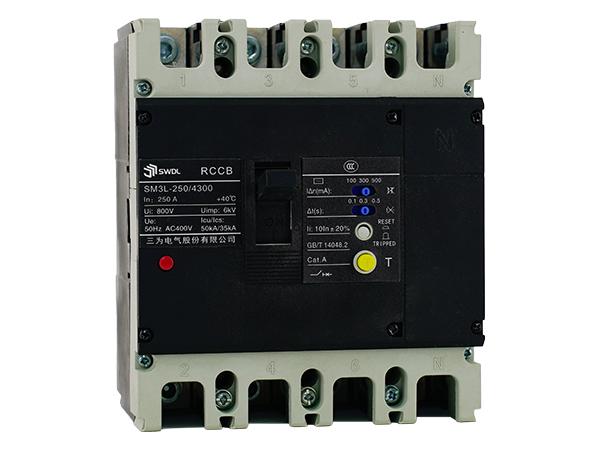

SWM3L系列带剩余电流保护塑料外壳式断路器(以下简称断路器),是本公司设计、开发的新型漏电断路器之一,其绝缘电压为800V,适用于交流50Hz,额定工作电压400V及以下,额定工作电流至800A的电路中作不频繁转换及电动机保护之用。断路器具有过载、短路和欠电压保护功能,能保护线路和电源设备不受损坏,同时,可对有致命危险的人身触电提供间接接触保护,额定剩余动作电流为30mA的断路器可对直接接触起附加保护作用,但不能作为唯一的直接接触保护。还可以对过电流保护不能检测出的长期存在的接地故障可能引起火灾危险提供保护。
断路器按照其额定极限短路分断能力(1cu)的高低,分为型(较高分断型)、H型(高分断型),该断路器具有体积小、分断高、飞弧短、抗振动等特点。
◆断路器可垂直安装(即竖装),亦可水平安装(即横装):
◆断路器不可倒进线,即只允许1、3、5接电源线,2、4、6接负载线。
◆断路器可提供适用于隔离,符号表示为“一x”
◆断路器符合标准:IEC 60947-2及GB/T 14048.2低压断路器及附录B具有剩余电流保护的断路器
主要特点
●本系列断路器的漏电保护模块工作电源取样为三相,任缺一相电源,断路器漏电保护模块仍能正常工作。
●额定剩余动作电流1△n及最大断开时间可根据实际情况现场可调。
●额定剩余动作电流1n设三档分级可调。
●当相电压低于85V,漏电保护模块仍能正常工作。
●根据需要可提供漏电报警输出功能或可带漏电报警不脱扣模块,避免停电造成重大损失,满足GB/T13955
第4.6条要求。
●符合GB/T14048.2及附录B的电磁兼容要求。
●外形体积与SWM3系列断路器同规格相同,安装具有较好的互换性
适用工作环境
◎安装地点的海拨不超过2000m。
◎周围介质温度不高于+40℃和不低于-5°0,24h的平均值不超过+35℃.
◎安装地点的空气相对湿度在周围最高温度为+40℃时不超过50%;在较低的温度下可以有较高的相对湿度最湿月的月平均最低温度不超过+25℃,该月的月平均最大相对湿度不超过90%,并考虑温度变化发生在产品表面上的凝露,应采取特殊的措施。
◎污染等级为3级。
◎断路器主电路安装类别为川,不接至主电路的辅助电路和控制电路安装类别为!。
◎无显著摇动和冲击振动的地方。
◎在无爆炸危险的介质中,且介质中无足以腐蚀金属和破坏绝缘的气体与尘埃(包括导电尘埃)◎没有雨雪侵袭的地方。
◎断路器应按产品的使用说明书安装。

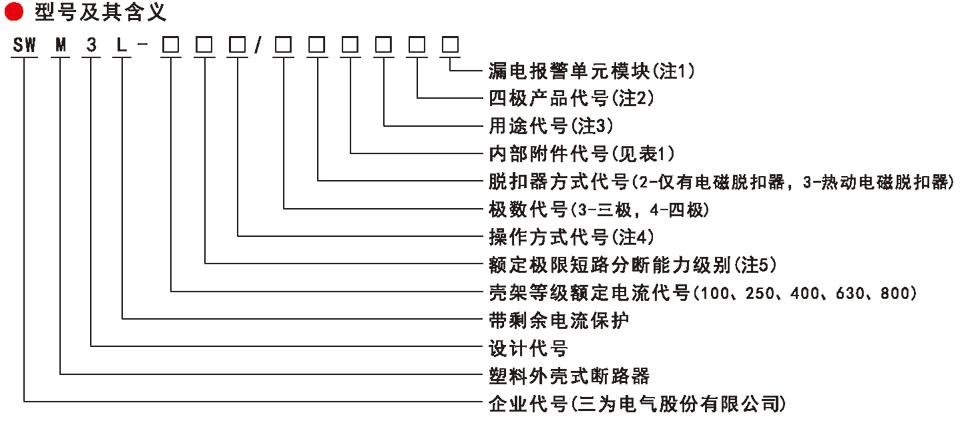

型号含义及分类
注:
(1)不带漏电报警单元模块无代号;|漏电脱扣井报警;"漏电报警不脱扣。
(2)三极产品无代号,四极时分A、B、C、D。
(3)配电用断路器无代号;保护电动机用断路器用2表示。
(4)手柄直接操作无代号;电动操作用P表示;转动手柄操作用2表示
(5)M-较高分断型,H-高分断型。
分类
◎ 按产品极数分为三极、四极,四极产品中中性极(N)的形式分四种:
A型:N极不安装过电流脱扣器,且N极始终接通,不与其它三极一起合分。
B型:N极不安装过电流脱扣器,且N极与其它三极一起合分(N极先合后分)C型:N极安装过电流脱扣器,且N极与其它三极一起合分(N极先合后分)。
D型:N极安装过电流脱扣器,且N极始终接通,不与其它三极一起合分。
◎ 按额定电流(A)分:
SWM3L-100为10、16、20、25、32、40、50、63、80、100十级;
SWM3L-250为100、125、140、160、180、200、225、250八级;
SWM3L-400为225、250、315、350、400五级;
SWM3L-630为400、500、630三级;
SWM3L-800为630、700、800三级:
◎ 按接线方式分:板前接线、板后接线、插入式板前接线、插入式板后接线四种。
◎ 按过电流脱扣器型式分:热动电磁(复式)型、电磁(瞬时)型两种。
◎ 按断路器是否带附件分为带附件和不带附件两种:
(1)附件分内部附件和外部附件:内部附件有分励脱扣器、久电压脱扣器、漏电报警单元模块、辅助开关、报警开关五种:
(2)外部附件有转动手柄操作机构、电动操作机构。

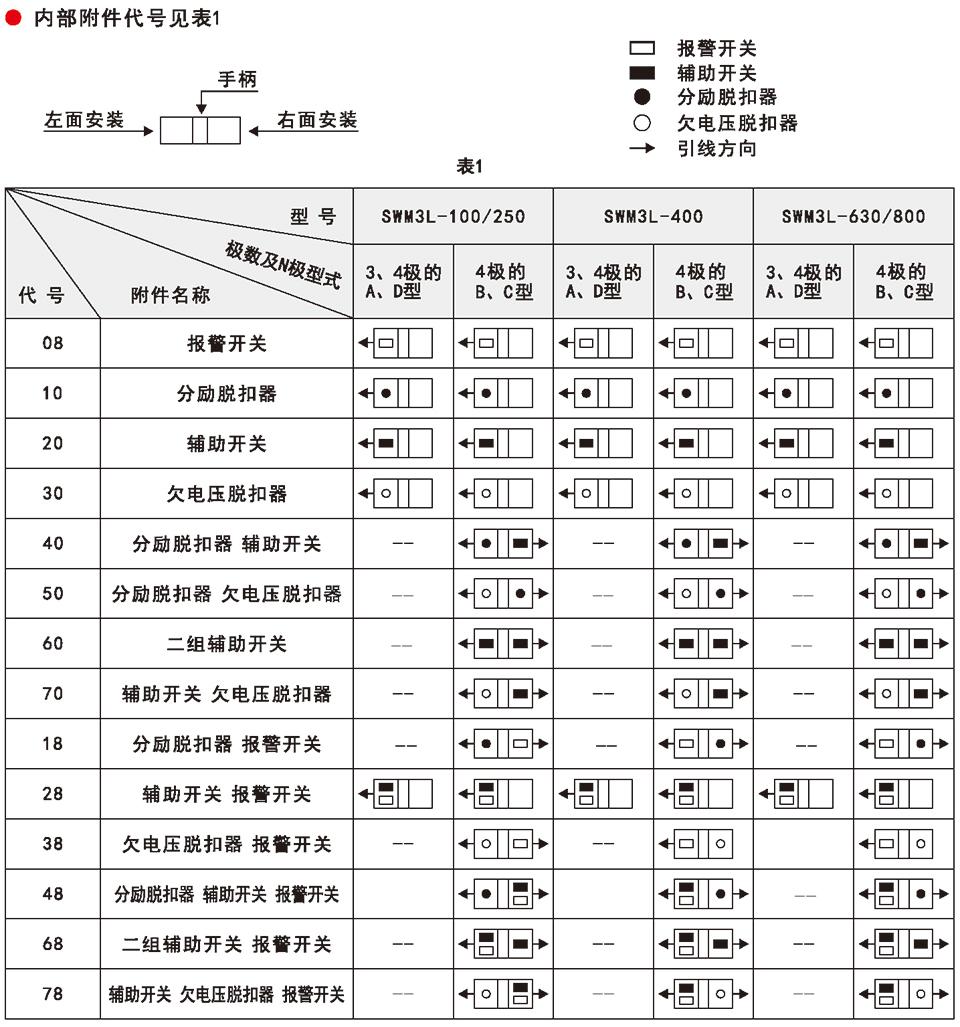

内部附件代号
注:1.如无附件则用00表示。
2.SWM3L-400、630中的40、70、28、48、78规格辅助开关为二对触头(即2NO、2NG),60、68规格的辅助开关为四对触头(B4NO、4NC)
3.SWM3L-100/250中的40、70、28、48、68、78规格辅助开关为一对触头(即1NO、1NC)。
主要技术指标
型号 | SWM3L-100 | SWM3L-250 | SWM3L-400 | SWM3L-630(800) | |||||||||
壳架电流Inm(A) | 100 | 250 | 400 | 630、800 | |||||||||
额定电流In(A) | 10、16、20、25、32 40、50、63、80、100 | 100、125、140、160 180、200、225、250 | 225、250、315 350、400 | 400、500、630 700、800 | |||||||||
极数 | 3 | 4 | 3 | 4 | 3 | 4 | 3 | 4 | |||||
额定工作电压Ue(V) | 50Hz AC400 | ||||||||||||
额定绝缘电压Ui(V) | AC800 | ||||||||||||
额定冲击耐受电压Uimp(kV) | 6 | ||||||||||||
分断能力级别 | M | H | M | H | M | H | M | H | |||||
极限短路分断能力Icu(kA) | 50 | 85 | 50 | 50 | 85 | 50 | 65 | 85 | 65 | 65 | 85 | 65 | |
运行短路分断能力Ics(kA) | 35 | 50 | 35 | 35 | 50 | 35 | 42 | 50 | 42 | 42 | 50 | 42 | |
额定剩余动作电流IΔn(mA) 分三档可调 | 30/100/300,100/300/500 | 300/500/1000 | |||||||||||
额定剩余不动作电流IΔn0(mA) | 1/21Δn | ||||||||||||
额定剩余短路接通(分断)能力 1Δm(kA) | 25%lcu | ||||||||||||
飞弧距离(mm) | *50 | *100 | |||||||||||
电气寿命(次) | 1500 | 1500 | 1000 | 1000 | |||||||||
机械寿命(次) | 8500 | 7500 | 4000 | 4000 | |||||||||
外形及安装尺寸 (mm) | L | 150 | 165 | 257 | 280 | ||||||||
W | 92 | 122 | 107 | 142 | 150 | 198 | 210 | 280 | |||||
H | 111 | 111 | 113 | 113 | 151 | 151 | 158 | 158 | |||||
H1 | 92.5 | 92.5 | 90 | 90 | 107 | 107 | 115 | 115 | |||||
a | 30 | 30 | 35 | 35 | 44 | 44 | 70 | 70 | |||||
b | 129 | 129 | 126 | 126 | 194 | 194 | 243 | 243 | |||||
Φd | 4.5 | 4.5 | 4.5 | 4.5 | 7 | 7 | 7 | 7 | |||||
分励脱扣器 | O | O | O | O | O | O | O | O | |||||
欠电压脱扣器 | O | O | O | O | O | O | O | O | |||||
漏电报警单元模块 | O | O | O | O | O | O | O | O | |||||
辅助开关 | O | O | O | O | O | O | O | O | |||||
报警开关 | O | O | O | O | O | O | O | O | |||||
电动操作机构 | O | O | O | O | O | O | O | O | |||||
手动操作机构 | O | O | O | O | O | O | O |
保护特性
断路器热动型脱扣器具有过载保护和短路保护,动作特性见表3(配电用)及表4(保护电动机用)。
表3(配电用)
额定电流In(A) | 过载保护 | 短路保护 | ||
1.05ln(冷态)不动作时间 | 1.30ln(热态)动作时间 | 瞬时脱扣器设定电流Ii | 动作时间 | |
10≤1n≤63 | 1h内不动作 | ≤1h | 10ln±20% | 瞬时动作 |
63<1n≤140 | 2h内不动作 | ≤2h | ||
140<1n≤800 | 2h内不动作 | ≤2h | 101n±20% 71n±20% (可提供51n,订货时注明) |
注:热动型脱扣器的基准温度为+40℃。
表4(保护电动机用)
额定电流In(A) | 过载保护 | 短路保护 | ||||
1.01n(冷态) 不动作时间 | 1.21n(热态) 动作时间 | 1.51n(热态) 动作时间 | 7.21n(冷态) 动作时间 | 瞬时脱扣器 设定电流Ii | 动作时间 | |
10<1n≤630 | 2h内不动作 | ≤2h | ≤8min | 6s | 121n±20% | 瞬时动作 |
注:热动型脱扣器的基准温度为+40℃。
表5中性极保护特性
中性极保护(四极断路器) | C型/D型 | A型/B型 | ||||||
壳架电流 | 100 | 250 | 400 | 630 800 | 100~800 | |||
额定电流In(A) | 10~63 | 80/100 | 100~200 | 80/100 | 225~315 | 350/400 | 400~630 630~800 | 10~800 |
中性极过载保护电流设定值In(A) | In | 63 | 100 | 125 | 225 | 250 | 400 500 | 无保护 |
中性极短路保护电流设定值li(A) | 1i | 630 | 1000 | 1250 | 2250 | 2500 | 4000 5000 |
剩余电流保护动作特(见表6)
保护功能 | 壳架等级 | 剩余电流保护类型 | 剩余电流设定值IΔn(A) | 动作时间 |
剩余电流 保护 | 100/250 | AC型/A型 | 非延时型 0.03/0.1/0.3/0.5可调 | <0.04s |
非延时、延时可调型 0.1/0.3/0.5可调 | 延时(极限不驱动)时间At(s):0/0.2/0.4/1 最大断开时间(s): <0.04/0.3/0.6/2 | |||
400/630 (800) | 非延时、延时可调型 0.1/0.3/0.5可调 | 延时(极限不驱动)时间At(s):0/0.2/0.4/1 最大断开时间(s): <0.04/0.3/0.6/2 |
注:按GB/T14048.2,非延时型基准动作电流为51An;延时型基准动作电流为2IAn。
降容系数
环境温度变化的降容系数见表7
环境温度 型号 | 降容系数(In) +40℃ +45℃ +50℃ +55℃ +60℃ | ||||
SWM3L-100 | 1 | 0.97 | 0.94 | 0.91 | 0.88 |
SWM3L-250 | 1 | 0.98 | 0.96 | 0.95 | 0.93 |
SWM3L-400 | 1 | 0.97 | 0.95 | 0.92 | 0.90 |
SWM3L-630 | 1 | 0.97 | 0.95 | 0.92 | 0.90 |
SWM3L-800 | 1 | 0.93 | 0.86 | 0.81 | 0.73 |
注:以上降容系数均在以壳架额定电流下测得,仅作一般选型指导,鉴于开关柜、箱体形式和使用条件多样性,实际
应用中的不同解决方案必须进行验证试验。
高海拔降容
海拔超过适用工作环境的2000m,断路器电气性能可参照表8修正:
海拔(m) | 2000 | 3000 | 4000 | 5000 |
工频耐压(V) | 3000 | 2500 | 2200 | 2000 |
绝缘电压(V) | 800 | 720 | 630 | 530 |
工作电流修正系数 | 1 | 0.98 | 0.95 | 0.93 |
功率损耗
型号 | 通电电流 (A) | 三极/四极总功率损耗(W) | ||||
板前接线 | 板板后接线 | 插入式板前接线 | 插入式板后接线 | 抽出式接线 | ||
SWM3L-100 | 100 | 27 | 28 | 31.5 | 31.5 | |
SWM3L-250 | 250 | 56.3 | 58.3 | 67.5 | 67.5 | -- |
SWM3L-400 | 400 | 100.8 | 104.4 | 113.6 | 113.6 | 113.6 |
SWM3L-630 | 630 | 142.8 | 147.9 | -- | 178.6 | 178.6 |
